MB5 CRAFT podkładka łożyskowa – cena i oferta sklepu

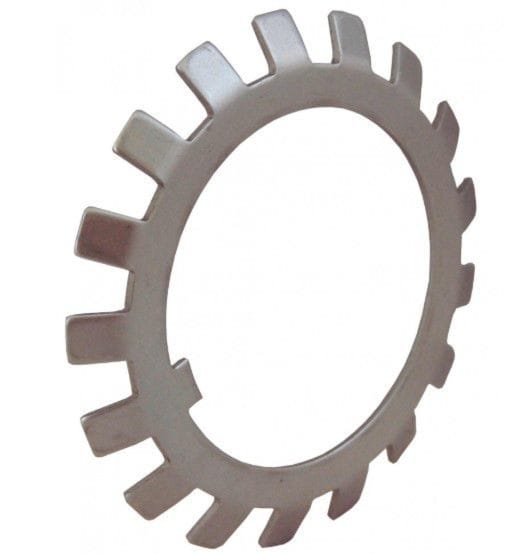

Podkładka zabezpieczająca MB5 CRAFT – Wieloząbkowa podkładka skrzydełkowa do nakrętek KM5 Precyzyjna podkładka zabezpieczająca MB5 CRAFT (seria MB) to kluczowy element blokady mechanicznej w węzłach tocznych, zaprojektowany do bezwzględnego zabezpieczania nakrętek łożyskowych serii KM5 przed samoczynnym odkręceniem. Podkładka charakteryzuje się obecnością wewnętrznego języczka pozycjonującego oraz szeregu zębów zewnętrznych (skrzydełek) rozłożonych na jej obwodzie. Stanowi niezawodne rozwiązanie w układach maszynowych narażonych na permanentne drgania harmoniczne, wysokie siły odśrodkowe oraz dynamiczne zmiany kierunku obrotów. Wykonanie z wysokiej jakości stali o optymalnej elastyczności i plastyczności (stal sprężynowa poddana kontrolowanej obróbce) gwarantuje, że zewnętrzne skrzydełka mogą być precyzyjnie odgięte bez ryzyka pęknięcia zmęczeniowego materiału. Zasada działania opiera się na pełnej blokadzie kształtowej: wewnętrzny ząb podkładki MB5 osadza się w podłużnym rowku wpustowym wału o średnicy 25 mm, co uniemożliwia jej obrót osiowy. Po dokręceniu nakrętki KM5 kluczem hakowym, jeden z zewnętrznych zębów podkładki zostaje trwale zagięty (wtłoczony) w najbliższy rowek obwodowy nakrętki, tworząc absolutne zabezpieczenie przed jej poluzowaniem. Zastosowanie zabezpieczaniu nakrętek łożyskowych KM5 w uniwersalnych układach łożyskowych, blokowaniu mechanicznym tulei wciąganych i wyciąganych na wałach napędowych, ciężkich przekładniach przemysłowych, reduktorach i multiplikatorach obrotów, wirnikach silników elektrycznych, prądnicach oraz maszynach generacyjnych, pompach wirowych, wentylatorach przemysłowych oraz układach kompresorowych, maszynach rolniczych, siewnikach, sortownikach oraz średnim sprzęcie polowym, urządzeniach produkcyjnych, liniach pakujących, transporterach i automatyce przemysłowej, wielu innych układach napędowych i kinematycznych wymagających sztywnego pozycjonowania osiowego na wale 25 mm. Specyfikacja techniczna Parametr Wartość Producent CRAFT Oznaczenie katalogowe MB5 Typ produktu podkładka zabezpieczająca wieloząbkowa (Lock washer) Seria produktowa MB (standard metryczny DIN 5406) Kompatybilna nakrętka KM5 (gwint M25x1,5) Materiał wykonania wysokogatunkowa stal sprężynowa / węglowa o podwyższonej plastyczności Sposób blokowania mechaniczne zagięcie zewnętrznego skrzydełka w rowek nakrętki Średnica wewnętrzna nominalna (d) 25 mm (dedykowana do wałów o średnicy 25 mm) Główne przeznaczenie kasowanie ryzyka odkręcenia nakrętki, utrzymanie stałego napięcia osiowego Uwaga: Przed ostatecznym montażem należy sprawdzić poprawność wykonania rowka klinowego na wale oraz zweryfikować stan geometryczny zębów podkładki zgodnie z zaleceniami technicznymi normy DIN 5406 / CRAFT. Cechy i zalety Absolutne zabezpieczenie kształtowe – mechaniczne zaangażowanie zębów podkładki w strukturę wału i nakrętki całkowicie eliminuje możliwość luzowania rotacyjnego, nawet pod wpływem ciężkich udarów. Wysokiej jakości stal sprężynowa – specjalny stop zapewnia doskonały balans między twardością niezbędną do przenoszenia nacisków a plastycznością wymaganą do bezpiecznego doginania skrzydełek. Odporność na drgania i wibracje – struktura podkładki skutecznie tłumi mikro-przemieszczenia osiowe, utrzymując zadane podczas montażu napięcie wstępne łożyska. Pełna kompatybilność z systemem KM5 – wymiary zębów zewnętrznych są perfekcyjnie sparowane z szerokością rowków w nakrętkach KM5, co ułatwia precyzyjne dopasowanie i skraca czas montażu. Zwiększenie bezawaryjności maszyn – eliminacja ryzyka poluzowania węzła chroni drogie łożyska toczne przed niesymetrycznym obciążeniem i przedwczesnym zniszczeniem. Uniwersalność i zgodność z normami – produkt wykonany według rygorystycznych tolerancji geometrycznych, co pozwala na jego stosowanie jako zamiennika w dowolnych aplikacjach przemysłowych DIN 5406. Doskonała ekonomia zakupu – marka CRAFT oferuje komponenty o stabilnej i powtarzalnej jakości wykonania w bardzo korzystnej cenie, optymalizując koszty utrzymania ruchu. Dlaczego warto kupić? Podkładka zabezpieczająca MB5 CRAFT to krytyczny, niedrogi podzespół techniczny, którego zastosowanie decyduje o bezpieczeństwie i ciągłości pracy całego układu wirującego o średnicy 25 mm. Brak profesjonalnego zabezpieczenia nakrętki łożyskowej grozi jej rozkręceniem, utratą geometrii roboczej, a w konsekwencji – katastrofalną awarią całego napędu. Dzięki precyzyjnemu tłoczeniu z trwałej, elastycznej stali, podkładka MB5 gwarantuje stabilne utrzymanie pozycji montażowej i chroni maszynę przed kosztownymi przestojami. Wybór oryginalnego produktu CRAFT to gwarancja zgodności wymiarowej i pewność, że węzeł łożyskowy zachowa swoje nominalne parametry pracy przez cały okres eksploatacji.
